Гаражные секционные ворота rsd01lux в Астане

Используют для перекрытия въездных проемов на объектах гаражного, технического, коммерческого и другого назначения. Они имеют минимальные монтажные размеры, отличаются прочностью, удобством и безопасностью эксплуатации.

Цена от: 236 533 KZT
Гаражные секционные ворота rsd01lux,
Гаражные секционные ворота rsd01lux,
Таблица размеров
Комплектация
Конструкция
Подготовка объекта
Монтаж
Параметр
Показатель
Высота проема, мм
от 2 000 до 2 750
Ширина проема, мм
от 2 000 до 3 000
Притолока, мм
от 110
Пристенки, мм
от 100
Базовая
Дополнительная
Полотно из энергоэффективных алюминиевых сэндвич-панелей толщиной 40 мм и усилением под внутренние петли и боковые опоры.
Полотно из энергоэффективных алюминиевых сэндвич-панелей толщиной 40 мм и усилением под внутренние петли и боковые опоры.

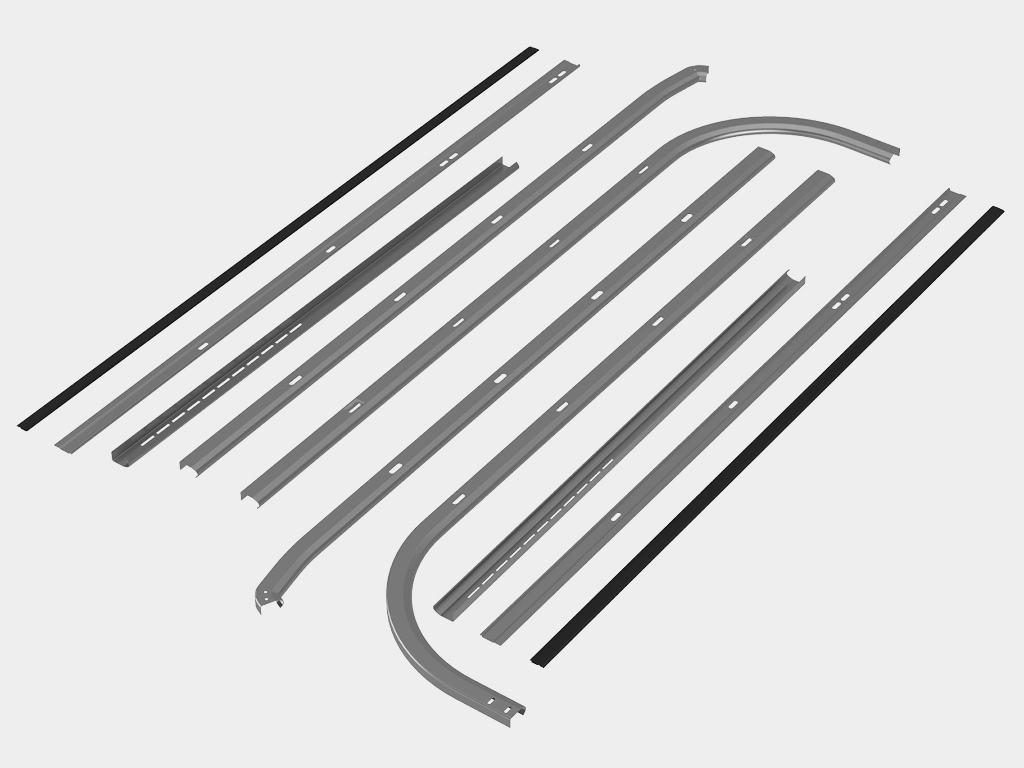

Направляющие обладают упрощенной конструкцией и имеют все необходимые для монтажа перфорации.
Направляющие обладают упрощенной конструкцией и имеют все необходимые для монтажа перфорации.

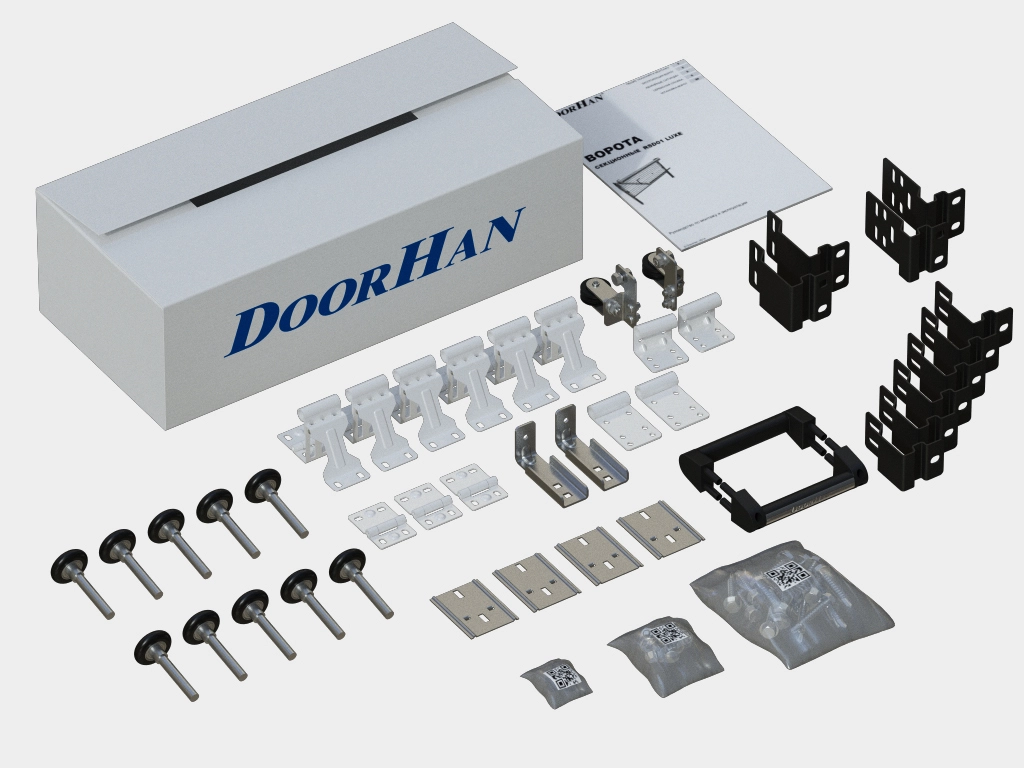

Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие.
Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие.

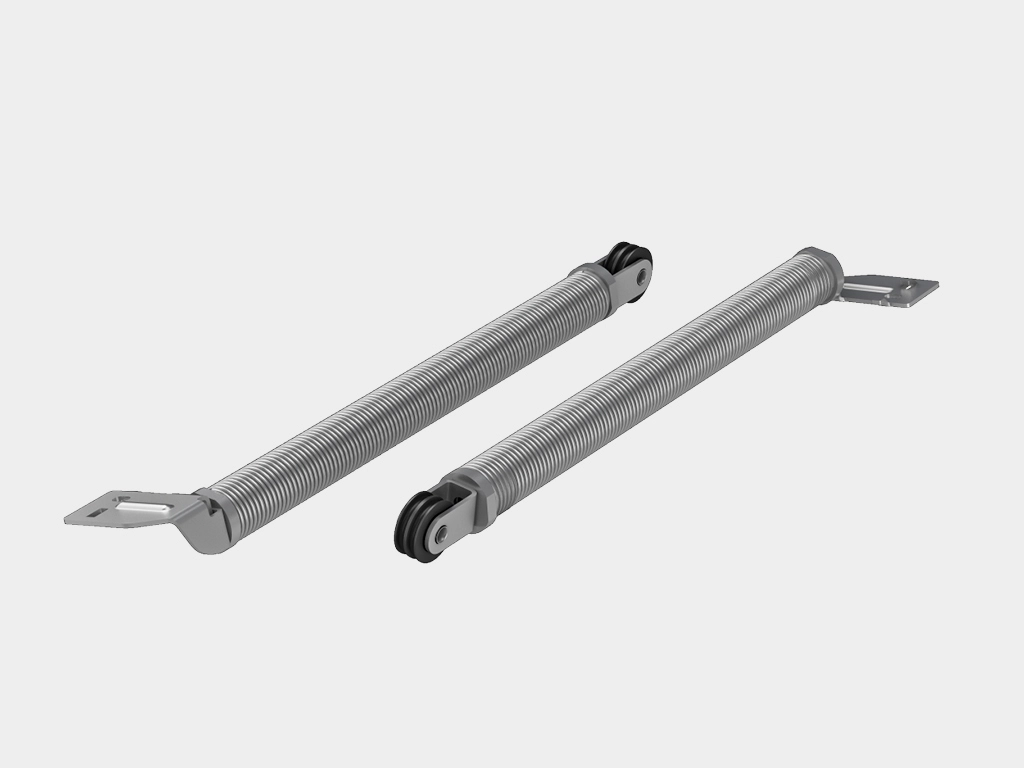

Оцинкованные пружины растяжения. Количество циклов балансировочного механизма — не менее 25 000.
Оцинкованные пружины растяжения. Количество циклов балансировочного механизма — не менее 25 000.
Механическая задвижка позволяет блокировать ворота изнутри помещения. Отличается простотой и надежностью.
Механическая задвижка позволяет блокировать ворота изнутри помещения. Отличается простотой и надежностью.
Механический замок позволяет блокировать полотно ворот в закрытом положении — как изнутри помещения, так и со стороны улицы.
Механический замок позволяет блокировать полотно ворот в закрытом положении — как изнутри помещения, так и со стороны улицы.
Дополнительный внешний контур уплотнения обеспечивает максимальное прилегание полотна к уплотнителю. Образующаяся между уплотнителями воздушная камера  обеспечивает наилучшую герметизацию, препятствуя проникновению холода в помещение.
Дополнительный внешний контур уплотнения обеспечивает максимальное прилегание полотна к уплотнителю. Образующаяся между уплотнителями воздушная камера обеспечивает наилучшую герметизацию, препятствуя проникновению холода в помещение.
Автоматизация. Возможность автоматизации ворот приводом (см. раздел «Автоматика для ворот»).
Автоматизация. Возможность автоматизации ворот приводом (см. раздел «Автоматика для ворот»).

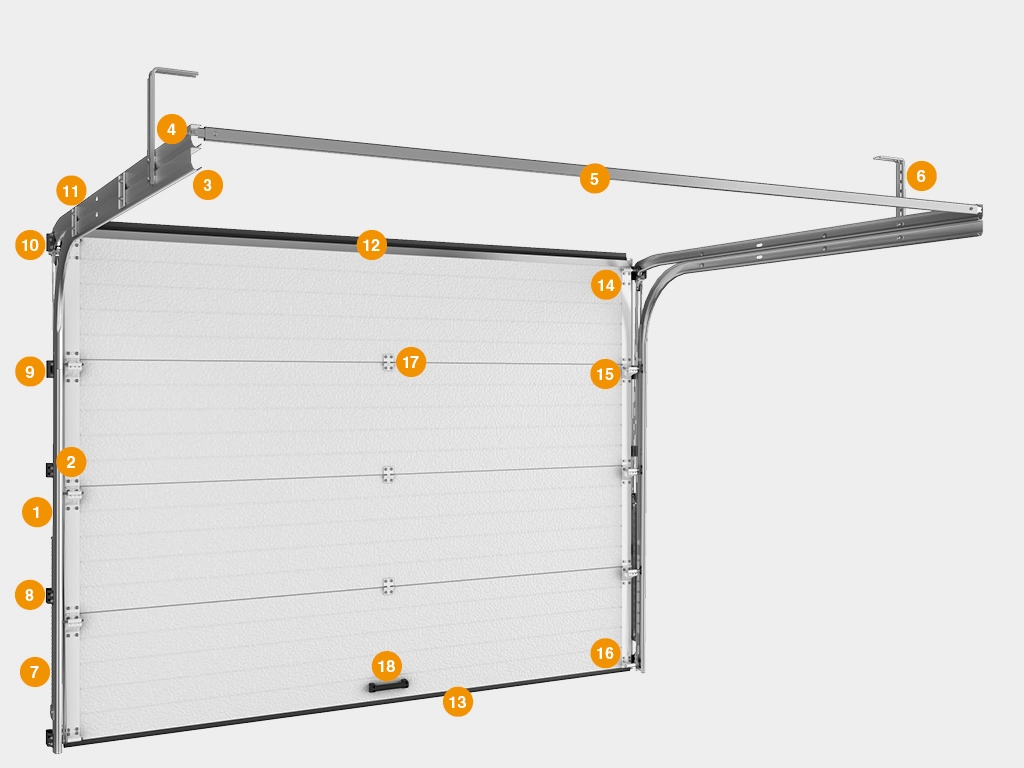

  1. Ригель вертикальный
  2. Вертикальная направляющая
  3. Нижний изгиб горизонтальной направляющей
  4. Верхний изгиб горизонтальной направляющей
  5. С-профиль
  6. Кронштейн крепления к потолку
  7. Система уравновешивания полотна — пружины растяжения
  8. Кронштейн крепления направляющей
  9. Кронштейн крепления нижнего изгиба
  10. Кронштейн крепления верхнего изгиба
  11. Пластина крепления горизонтальных направляющих
  12. Верхний профиль с уплотнителем
  13. Нижний профиль с уплотнителем
  14. Верхний опорный кронштейн
  15. Опора с роликодержателем и роликом
  16. Нижний угловой кронштейн
  17. Петля
  18. Ручка

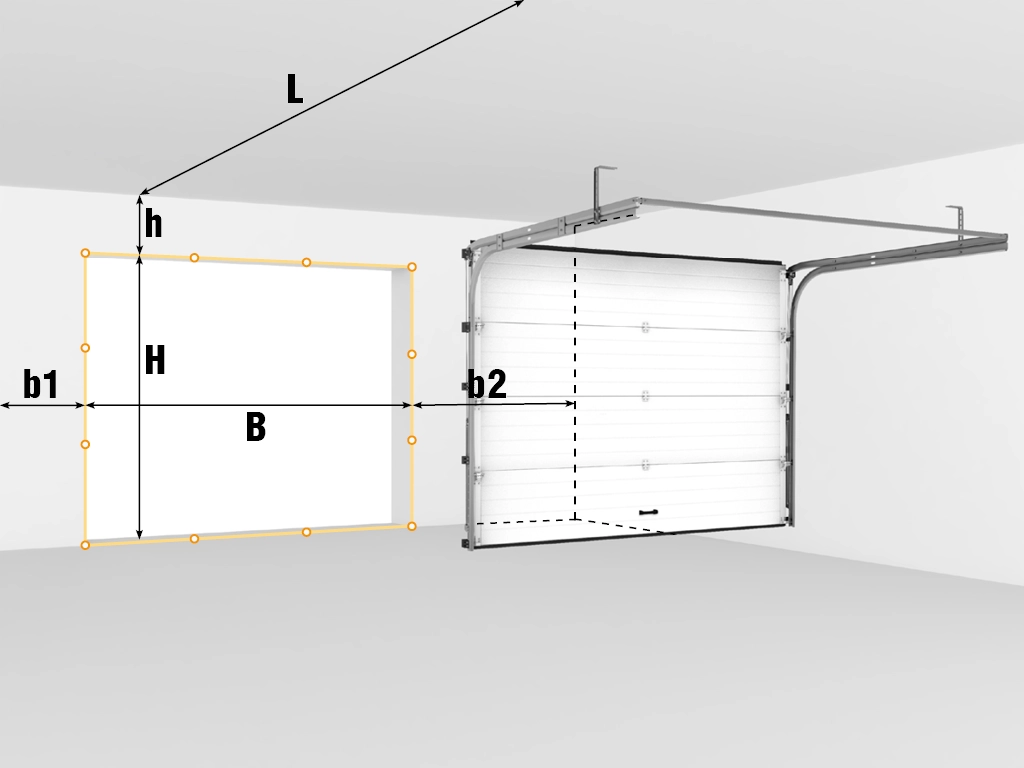

  1. Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру).
  2. H — высота проема (расстояние от пола до верха проема).
  3. B — ширина проема (расстояние от левого до правого края проема).
  4. h — притолока (расстояние от верха проема до потолка), min 110 мм.
  5. b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия), min 100 мм.
  6. L — глубина помещения.
  7. При замере Н и В за итоговый размер принимается наибольшая величина.
  8. При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
  9. Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.
Таблица размеров
Наименование
Значение
Высота проема, мм
от 2 000 до 2 750
Ширина проема, мм
от 2 000 до 3 000
Притолока, мм
от 110
Пристенки, мм
от 100
Комплектация
Полотно из энергоэффективных алюминиевых сэндвич-панелей толщиной 40 мм и усилением под внутренние петли и боковые опоры.
Полотно из энергоэффективных алюминиевых сэндвич-панелей толщиной 40 мм и усилением под внутренние петли и боковые опоры.
Направляющие обладают упрощенной конструкцией и имеют все необходимые для монтажа перфорации.
Направляющие обладают упрощенной конструкцией и имеют все необходимые для монтажа перфорации.
Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие.
Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие.
Оцинкованные пружины растяжения. Количество циклов балансировочного механизма — не менее 25 000.
Оцинкованные пружины растяжения. Количество циклов балансировочного механизма — не менее 25 000.
Механическая задвижка позволяет блокировать ворота изнутри помещения. Отличается простотой и надежностью.
Механическая задвижка позволяет блокировать ворота изнутри помещения. Отличается простотой и надежностью.
Механический замок позволяет блокировать полотно ворот в закрытом положении — как изнутри помещения, так и со стороны улицы.
Механический замок позволяет блокировать полотно ворот в закрытом положении — как изнутри помещения, так и со стороны улицы.
Дополнительный внешний контур уплотнения обеспечивает максимальное прилегание полотна к уплотнителю. Образующаяся между уплотнителями воздушная камера  обеспечивает наилучшую герметизацию, препятствуя проникновению холода в помещение.
Дополнительный внешний контур уплотнения обеспечивает максимальное прилегание полотна к уплотнителю. Образующаяся между уплотнителями воздушная камера обеспечивает наилучшую герметизацию, препятствуя проникновению холода в помещение.
Автоматизация. Возможность автоматизации ворот приводом (см. раздел «Автоматика для ворот»).
Автоматизация. Возможность автоматизации ворот приводом (см. раздел «Автоматика для ворот»).
Конструкция
  1. Ригель вертикальный
  2. Вертикальная направляющая
  3. Нижний изгиб горизонтальной направляющей
  4. Верхний изгиб горизонтальной направляющей
  5. С-профиль
  6. Кронштейн крепления к потолку
  7. Система уравновешивания полотна — пружины растяжения
  8. Кронштейн крепления направляющей
  9. Кронштейн крепления нижнего изгиба
  10. Кронштейн крепления верхнего изгиба
  11. Пластина крепления горизонтальных направляющих
  12. Верхний профиль с уплотнителем
  13. Нижний профиль с уплотнителем
  14. Верхний опорный кронштейн
  15. Опора с роликодержателем и роликом
  16. Нижний угловой кронштейн
  17. Петля
  18. Ручка
Подготовка объекта
  1. Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру).
  2. H — высота проема (расстояние от пола до верха проема).
  3. B — ширина проема (расстояние от левого до правого края проема).
  4. h — притолока (расстояние от верха проема до потолка), min 110 мм.
  5. b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия), min 100 мм.
  6. L — глубина помещения.
  7. При замере Н и В за итоговый размер принимается наибольшая величина.
  8. При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
  9. Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.
С этим товаром смотрят
Приводы sectional-800pro и sectional-1000pro для бытовых секционных ворот
Заказать
Привод sectional-1200 для бытовых секционных ворот
Заказать
КАК ЗАМЕРИТЬ ПРОЕМ?
Внимание! Все замеры проводятся в трех разных точках.  Замерьте ширину проема (B) и запишите максимальное  значение.
Внимание! Все замеры проводятся в трех разных точках. Замерьте ширину проема (B) и запишите максимальное значение.
Замерьте высоту проема (H) от выведенного, чистого пола.  Для правильного замера необходимо знать точное положение нулевой отметки. Запишите максимальное значение
Замерьте высоту проема (H) от выведенного, чистого пола. Для правильного замера необходимо знать точное положение нулевой отметки. Запишите максимальное значение
Замерьте притолоку проема (h). Если в зоне притолоки проходят балки, кабели, вентиляционные короба, обратите на  это внимание инженера. Запишите минимальное значение.
Замерьте притолоку проема (h). Если в зоне притолоки проходят балки, кабели, вентиляционные короба, обратите на это внимание инженера. Запишите минимальное значение.
Замерьте левый пристенок (bл) до ближайшего препятствия (труба, короб, стена и др.). Запишите минимальное  значение
Замерьте левый пристенок (bл) до ближайшего препятствия (труба, короб, стена и др.). Запишите минимальное значение
Замерьте правый пристенок (bп) до ближайшего препятствия (труба, короб, стена и др.). Запишите минимальное  значение
Замерьте правый пристенок (bп) до ближайшего препятствия (труба, короб, стена и др.). Запишите минимальное значение
Замерьте длину помещения (L), как показано на рисунке.  Запишите минимальное значение
Замерьте длину помещения (L), как показано на рисунке. Запишите минимальное значение
